" طراحی پارامتریک و شبیه‌سازی و ارگونومیک در کتیا درس سوم: ارگونومیک کتیا -human activity analysis"

توضیحات:

برای کسب اطلاعات بیشتر، به این لینک مراجعه نمایید:
#http://www.faradars.org/fvmec9510

توضیحات:
امروزه با پیشرفت تکنولوژی داشتن برتری در تولید محصول نهایی چه از لحاظ کیفیت و چه از لحاظ قیمت تمام شده نسبت به رقبا از اهمیت زیادی برخوردار است. شرکت های بزرگ صنعتی همواره به دنبال نوآوری در پروسه تولید محصولات خود هستند که در کمترین زمان ممکن به این هدف نائل آیند. یکی از مهم ترین و پایه ای ترین مراحل در پروسه تولید یک محصول، مرحله طراحی آن می باشد که مجهز بودن به ابزارهای مناسب برای طراحی، یک ضرورت می باشد.

در میان نرم افزارهای طراحی برای مهندسی مکانیک، نرم افزار کتیا یکی از قدرتمندترین این نرم افزارها است که تمام نیازهای یک طراح را در هر سطحی برآورده می کند. زیرا این نرم افزار هر سه ویژگی CAD, CAM, CAE را به یک باره در خود گنجانده است و ابزارهای گوناگون برای یک طراح را در خود دارا می باشد. طراحی به کمک فرمول نویسی و شبیه سازی حرکتی و ارگونومیک از محیط هایی هستند که یادگیری آنها برای یک طراح از ضرورت بالایی برخوردار است.

در این آموزش، در درس یکم، که طراحی به کمک فرمول نویسی و طراحی پارامتریک می باشد، یکی از مباحثی است که برای طراحی شناور و پیچیده مورد استفاده قرار می گیرد. درس دوم، شبیه سازی حرکتی می باشد که به بررسی حرکتی مکانیزم های مونتاژی می پردازد. از آنجا که در بررسی مکانیزم های حرکتی قطعات زیادی در مجموعه به کار رفته است، نحوه عملکرد تک تک قطعات در مجموعه از اهمیت بالایی برخوردار است. در درس سوم که به مبحث ارگونومیک در طراحی می پردازد، تناسب طرح نهایی با فیزیک بدن انسان مورد بررسی قرار می گیرد این مبحث در صنعت خودرو سازی از اهمیت زیادی برخوردار است.

سرفصل های مورد بحث در این فیلم آموزشی عبارتند از:
درس یکم:
مثال یکم: طراحی پارامتریک پروفیل های ساختمانی
نحوه ورود به محیط Part Design و انجام تنظیمات مربوط به درخت طراحی
نحوه تنظیمات مربوط به محیط Sketcher و استفاده از نوار ابزار Knowledge
مثال دوم: طراحی چرخ دنده ساده با استفاده از فرمول نویسی
نحوه استفاده از ابزار Formula
نحوه استفاده از ابزارهای محیط Shape Design
نحوه استفاده از نوار ابزار Operation
مثال سوم: طراحی پارامتریک چرخ دنده مخروطی
نحوه استفاده از نوار ابزار Operation
نحوه استفاده از نوار ابزار Surface
نحوه استفاده از نوار ابزار Wire frame
درس دوم:
مثال یکم: نحوه سیم لوله کردن گیربکس خورشیدی دو ردیفه
طراحی قطعات گیربکس
مونتاژ گیربکس
سیم لوله کردن گیربکس در محیط DMU kinematics
استفاده از نوار ابزار DMU kinematics
مثال دوم: نحوه سیم لوله کردن دو چرخ دنده مخروطی
درس سوم:
Human Measurements Editor
نحوه ورود به محیط Human Measurements Editor
چگونگی ایجاد مانکن
چگونگی ویرایش ابعاد مانکن
Ergonomic Design & Analysis
Human Posture Analysis
Human Builder
چگونگی شبیه سازی خودرو برای ورود مانکن
چگونگی آنالیز مانکن در خودروی شبیه سازی شده
Human Activity Analysis

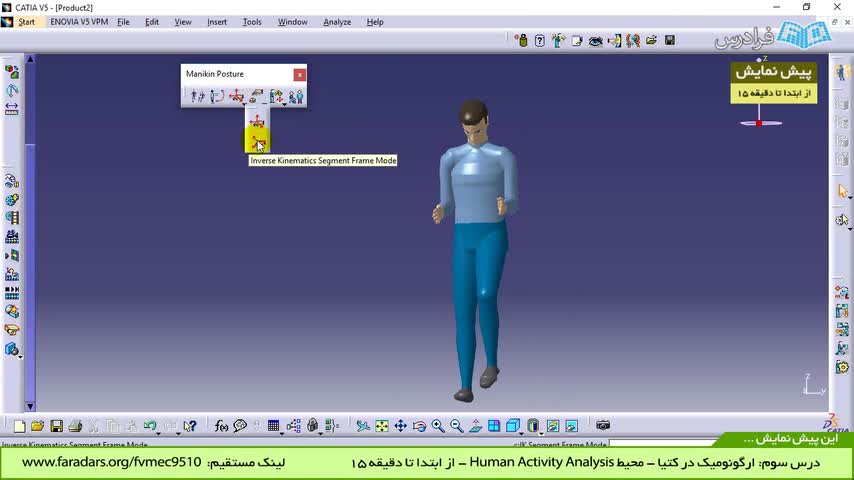

نوار ابزار Manikin tools
نوار ابزار Manikin Simulation
نوار ابزار Manikin Posture


مدرس:مهندس مهدی مصلح آبادی فراهانی
