تحلیل دو بعدی چرخ دنده در انسیس Ansys Workbench

توضیحات:

آدرس دریافت: http://ansysfile.ir/aw2625

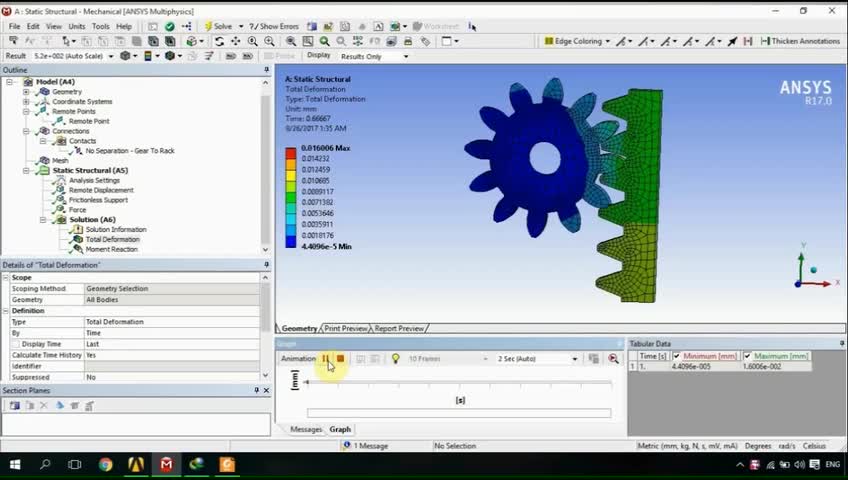

در مکانیزم یک پرس دستی 2500 نیوتنی چرخ دنده ای وجود دارد که باید بتوان نیروی 2500N را منتقل کند. برای طراحی مکانیزم پرس باید گشتاور مورد نیاز چرخ دنده برای نیروی لازم بدانیم. چرخ دنده را بصورت دو بعدی و با مدل تنش صفحه ای با ضخامت mm12 حل می کنیم. برای محاسبه گشتاور چرخ-دنده، نیرو را اعمال خواهیم کرد سپس گشتاور را از حل به دست می آوریم. برای مقید کردن پرخ دنده به جای Fixed Support از قید Remote Displacement استفاده می کنیم پون در این نوع قید علاوه بر حرکت خطی امکان پرخش نیز وجود دارد.

لغات کلیدی:

تحلیل, دو, بعدی, چرخ, دنده, انسیس, Ansys, Workbench
