"آموزش بررسی آنتن های مایکرواستریپ و طراحی آن توسط CST درس سوم: روش های تغذیه آنتن های مایکرواستریپ "

توضیحات:

برای کسب اطلاعات بیشتر، به این لینک مراجعه نمایید:
#http://www.faradars.org/fvee9407

در این آموزش، پیش از آنکه مباحث مقدماتی آنتن های پچ مایکرواستریپ مورد بررسی قرار گیرد، به معرفی پارامترهای ضروری آنتن ها پرداخته شده است، در ادامه سعی بر این شده است تا به طراحی و تجزیه تحلیل این نوع از آنتن ها بپردازد. در قسمت آموزش نرم افزار CST علاوه بر معرفی قسمت های مختلف نرم افزار، به طراحی و شبیه سازی آنتن های پچ مایکرواستریپ (تک المان و آرایه) در غالب چندین مثال عملی منتخب از مقالات پرداخته شده است.

سرفصل های مورد بحث در این فیلم آموزشی عبارتند از:
درس اول: آشنایی کلی با پارامترهای آنتن
الگوی تابشی
پهنای شعاع پرتو و پهنای شعاع نیم توان
شعاع های فرعی آنتن
سمت گرایی D و بهره G
امپدانس آنتن
راندمان تشعشعی آنتن
پلاریزاسیون (قطبش)
ضریب بازتاب (پارامتر S11)
پهنای باند فرکانسی
درس دوم: آنتن های مایکرواستریپ
کاربرد های این نوع آنتن ها
درس سوم: روش های تغذیه آنتن های مایکرواستریپ

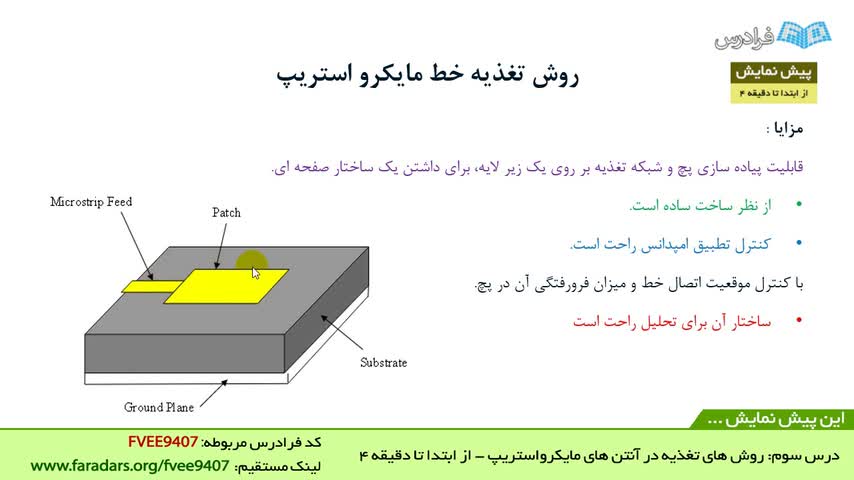

تغذیه خط مایکرواستریپ
تغذیه کابل کواکسیال
تغذیه کوپلینگ دریچه ای
تغذیه کوپلینگ الکترومغناطیسی
درس چهارم: مدل های تحلیل آنتن های مایکرواستریپ
مدل خط انتقال
مدل محفظه تشدید
درس پنجم: روش های افزایش پهنای باند آنتن های مایکرواستریپ
انتخاب ابعاد مناسب برای پچ ها و محل مناسب تغذیه
ایجاد شکاف بر روی پچ
استفاده از پچ های اضافی در کنار پچ اصلی
استفاده از ساختار های چند لایه
درس ششم: معرفی نرم افزار CST و شبیه سازی آنتن های مایکرواستریپ با استفاده از این نرم افزار
آشنایی با محیط کار برنامه
طراحی پارامتر های هندسی آنتن های مایکرواستریپ
ایجاد پورت و شبیه سازی آنتن های مایکرواستریپ
تجزیه و تحلیل نتایج شبیه سازی
طراحی چند نمونه آنتن مایکرواستریپ

مدرس: مهندس الهام سادات سیدمحمد
