آموزش طراحی فیلتر FIR با Cadence - درس چهارم: مدار تأخیر دهنده

توضیحات:

برای کسب اطلاعات بیشتر، به این لینک مراجعه نمایید:
#http://www.faradars.org/fvee95126

امروزه به دلیل امکان حذف اثرات سیگنال های مخرب بر روی سیگنال مطلوب، پردازش سیگنال در حوزه های آنالوگ و دیجیتال اهمیت فراوانی یافته است. به عنوان نمونه، می توان به پردازش سیگنال های تصویر، صوت، سیگنال های پزشکی و… اشاره نمود. پردازش سیگنال های ذکر شده با استفاده از تبدیل هایی نظیر تبدیل فوریه، تبدیل فوریه زمان کوتاه و تبدیل موجک (ویولت) صورت می گیرد. ساختار پایه ای این تبدیل ها، بانک های فیلتر FIR (Finite impulse response)‎ می باشند. با استفاده از این ساختار تقریبی در حوزه آنالوگ صورت می گیرد که باعث افزایش سرعت پردازش می گردد.

در این فیلم آموزشی، طراحی فیلتر FIR مورد بحث قرار گرفته است و شبیه سازی آن در نرم افزار Cadence انجام می شود.


سرفصل های مورد بحث در این فیلم آموزشی عبارتند از:
درس یکم: مقدمه ای بر فیلتر FIR (Finite impulse response)‎
کلیت و ضرورت مبحث
انواع فیلترهای دیجیتال
ساختار Direct Form فیلتر FIR
درس دوم: ایجاد سمبل در نرم افزار Cadence
ضرورت ایجاد سمبل
نحوه ایجاد سمبل
ایجاد یک سمبل با داشتن کد Verilog
تغییر شماتیک سمبل به همراه مثال (Buffer)
درس سوم: نمونه برداری
انواع مدارات نمونه برداری، مدار سوئیچ خازنی
خطا در مدارات سوئیچی خازنی و رفع آن ها
رسم شماتیک و شبیه سازی مدار Sample & Hold در نرم افزار Cadence
تست یک مدار Sample & Hold در نرم افزار Cadence
درس چهارم: مدار تأخیر دهنده
ساختار مدار تأخیر دهنده

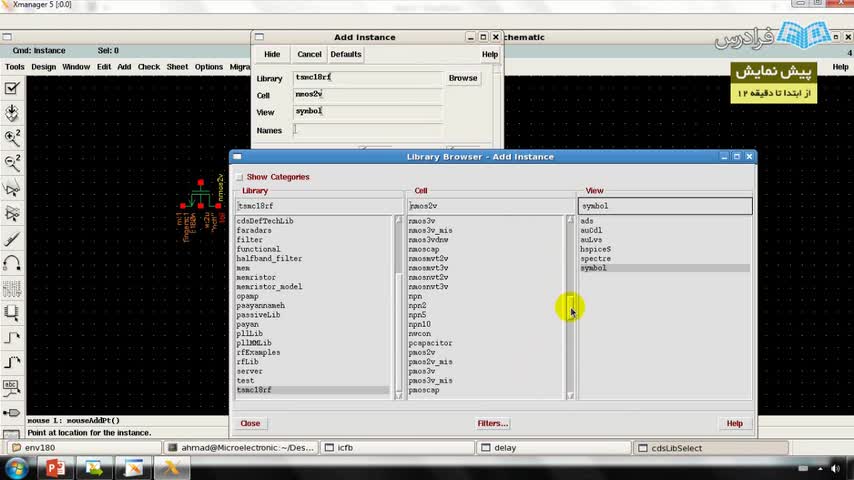

رسم شماتیک و شبیه سازی مدار تأخیر دهنده
ایجاد زنجیره مدار تأخیر دهنده و شبیه سازی آن
درس پنجم: شبیه سازی فیلتر FIR در نرم افزار Cadence
رسم شماتیک فیلتر FIR
طراحی فیلتر FIR در MATLAB و استخراج ضرایب
مقدار دهی مقاومت ها از روی ضرایب فیلتر
شبیه سازی فیلتر

مدرس: مهندس احمد ملکی
