"آموزش شبیه سازی با سیمیولینک Simulink درس دوم: آموزش مقدمات سیمیولینک"


Embed گزارش تخلف

مشاهده 1860

دریافت ویدئو: حجم کم کیفیت بالا
توسط فرادرس در 26 Mar 2017
توضیحات:

برای کسب اطلاعات بیشتر، به این لینک مراجعه نمایید:
#http://www.faradars.org/fvrsim101

سیمیولینک یک ابزار شبیه سازی بسیار قدرتمند است که در داخل نرم افزار متلب گنجانده شده است. موارد استفاده از سیمیولینک بسیار جامع هستند و مانند بسیاری دیگر از نرم افزارهای شبیه سازی مهندسی، منحصر به کاربردهای خاصی نیست؛ که این مورد مزایا و معایب متفاوتی را برای Simulink ایجاد می کند.

با استفاده از سیمیولینک می توان رفتار یک سیستم را بدون نیاز به ساختن آن تحلیل نمود. در نتیجه یک مهندس با استفاده از سیمیولینک می تواند علاوه بر صرفه جویی در هزینه و زمان، به بررسی تأثیر اغتشاشات یا سایر عوامل ورودی بر عملکرد یک سیستم بپردازد. همچنین شبیه سازی سیستم ها این توانایی را در اختیار می گذارد تا عکس العمل یک سیستم در صورت تغییر پارامترهای ورودی آن به خوبی شناخته شود. سیمیولینک به صورت یک کتابخانه در نرم افزار MATLAB عرضه شده است که شبیه سازی توسط بلوک های این کتابخانه به صورت دیاگرام های بلوکی انجام می شود.

سیمیولینک را نمی توان به صورت جداگانه از متلب اجرا کرد. برای اجرای آن باید در ابتدا متلب را اجرا کرد و سپس در قسمت منو بار با کلیک بر روی گزینه New سپس انتخاب گزینه Simulink model صفحه جدیدی باز می شود که در این صفحه ما می توانیم شبیه سازی های خود را انجام داده و خروجی ها را مشاهده نماییم. سیمیولینک نرم افزاری است که شما برای شبیه سازی سیستم های دینامیکی می توانید از آن استفاده کنید. این نرم افزار زیرمجموعه نرم افزار متلب است که دارای کتابخانه های زیادی در زمینه رشته های مختلف از جمله برق و مکانیک می باشد.

سیمیولینک برای مدل سازی سیستم ها یک رابط گرافیکی در خود دارد که از نمایش بلوک دیاگرام تنها با کشیدن ماوس بر روی صفحه استفاده می کند.

می توان گفت که متلب شهرت خود را تا حد زیادی مدیون سیمیولینک است. سیمیولینک شامل یک کتابخانه عظیم از بلوک دیاگرام های مختلف است. همچنین شما می توانید به راحتی بلوک دیاگرام هایی را که در سیمیولینک موجود نیستند را در آن ایجاد کنید و از آن بهره ببرید. همچنین در Simulink برقراری ارتباط با خود محیط متلب و کد بسیار به راحتی صورت می پذیرد.



سرفصل های مورد بحث در این فیلم آموزشی عبارتند از:
درس یکم: معرفی متلب و سیمیولینک
مروری بر نرم افزار متلب
معرفی سیمیولینک
معرفی سیستم ها و شیوه نمایش آنها
آشنایی با مفهوم شبیه سازی
درس دوم: آموزش مقدمات سیمیولینک
نحوه فراخوانی سیمیولینک
کتابخانه عناصر و المان های موجود در سیمیولینک

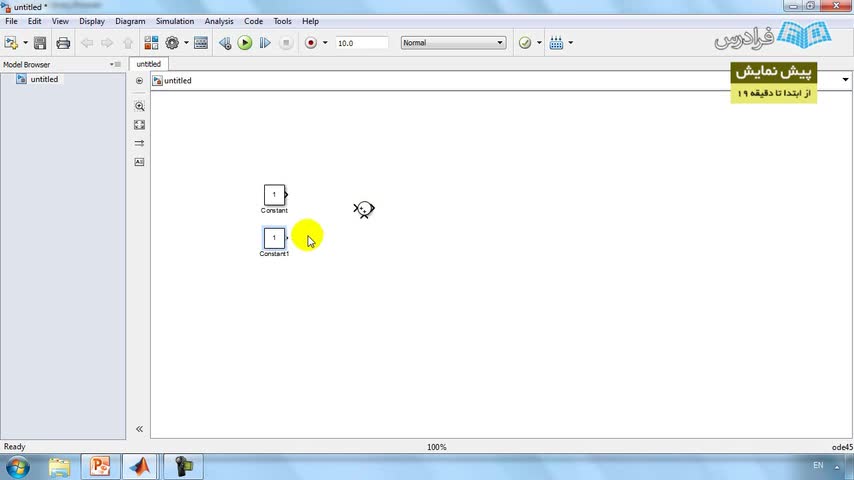

ایجاد یک مدل در محیط سیمیولینک
اجرای مدل و ذخیره سازی آن
توضیحاتی در مورد Help سیمیولینک
فراخوانی مدل های آماده
شبیه سازی چند مثال مختلف در سیمیولینک
درس سوم: بلوک ها در سیمیولینک و معرفی بلوک های کاربردی مختلف
تعریف بلوک در سیمیولینک و کاربرد آن
ایجاد تغییرات بر روی اطلاعات بلوک ها (وارد کردن مقادیر بلوک ها از ۴ طریق مختلف)
حق تقدم بلوک ها در هنگام شبیه سازی
ایجاد تغییرات بر روی نمای بلوک ها
معرفی بلوک های مربوط به بخش Commonly Used Blocks
Product
Sum
Gain
Switch
Bus & Mux
Logical Operation
معرفی بلوک های مربوط به بخش Continuous
Derivative
Integral
Transport Delay
Transfer Function
معرفی بلوک های مربوط به بخش Discontinuous
Saturation
Dead Zone
Rate Limiter
Relay
Hit Crossing
معرفی بلوک های مربوط به بخش Sources
In
Ground
From File
From Workspace
Signal Generator
معرفی بلوک های مربوط به بخش Sinks
Terminator
To File
To Workspace
Floating
Scope
XY Graph
درس چهارم: سیگنال ها در سیمیولینک و کار با آنها
سیگنال ها در سیمیولینک
ابعاد سیگنال ها
کار با بلوک های مرتبط با سیگنال ها
تغییر برخی از ویژگی های سیگنال ها
انواع سیگنال ها
فراخوانی سیگنال ها
درس پنجم: زیرسیستم ها
ایجاد زیر سیستم در شبیه سازی ها
ایجاد نقاب برای زیر سیستم ها
تغییرات بر روی آیکون نقاب
تغییرات بر روی پارامترهای نقاب
درس ششم: حل معادلات ریاضی در سیمیولینک
حل معادلات ریاضی در سیمیولینک
حل معادلات درجه بالا
حل معادلات غیرخطی
حل معادلات چند معادله – چند مجهول
درس هفتم: مدل سازی چندگانه سیستم ها
مدل سازی چندگانه سیستم ها در سیمیولینک
مدل سازی با بلوک های استاندارد
مدل فضای حالت یا ss در متلب (بلوک فضای حالت)
مدل تابع تبدیل یا همان tf در متلب (بلوک تابع تبدیل)
مدل تابع با صفر و قطب یا همان zpk در متلب (بلوک صفر و قطب)
درس هشتم: مقدمه ای بر مسائل کنترلی در سیمیولینک
مسائل کنترلی در سیمیولینک
نمایش پاسخ ضربه، پله و رمپ در سیستم های مختلف
کنترل کننده PID و دیگر کنترل کننده های مرتبط با آن
تأخیر و اشباع در سیستم های کنترلی
کتابخانه های کنترلی مختلف موجود در سیمیولینک
درس نهم: منطق فازی و سیمیولینک
منطق فازی
کتابخانه فازی در سیمیولینک
طراحی کنترل کننده فازی
بلوک کنترل کننده فازی همراه با نمایشگر
اعمال منطق فازی در محیط سیمیولینک و نشان دادن یک مثال از فازی در سیمیولینک
درس دهم: شبیه سازی سیستم های پیوسته، گسسته و هایبریدی
شبیه سازی سیستم پیوسته
شبیه سازی سیستم گسسته
شبیه سازی سیستم هایبرید
معرفی بلوک های مربوط به کتابخانه Discrete Blocks
درس یازدهم: کتابخانه User-defined Functions
کتابخانه User-Defined Functions
سیستم اسیلاتور Chua
شبیه سازی سیستم Chua با کد
شبیه سازی سیستم Chua با بلوک های موجود در کتابخانه
درس دوازدهم: ارتباط بین متلب و سیمیولینک
ارتباط بین متلب و سیمیولینک
فراخوانی مسائل مربوط به سیمیولین کاز طریق متلب
کار کردن بر روی خروجی های سیمیولینک در محیط متلب
فراخوانی m-File ها از سیمیولینک و فراخوانی مدل های سیمیولینک در m-File ها
درس سیزدهم: شیوه حل مسائل در سیمیولینک
تنظیمات مربوط به حل کننده معادلات در سیمیولینک
پنجره Model Configuration Parameters
انواع روش های حل معادلات موجود در سیمیولینک
حل کننده های با گام زمانی ثابت
حل کننده های با گام زمانی متغیر
حل کننده های پیوسته و گسسته
زمان نمونه برداری

مدرس: مهندس رحمت اله خضری
